簡要介紹

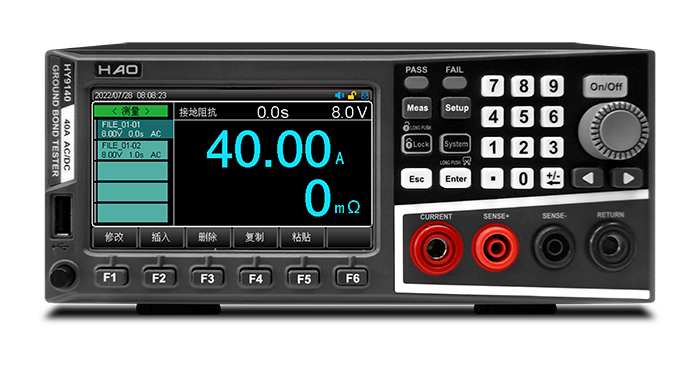

HY9140是常州浩儀科技有限公司推出的新一代交直流接地阻抗測試儀。4.3寸TFT-LCD顯示，體積小，重量輕。最高40A的電流測試能力，交直流接地兩用恒流輸出，四端法測試，精準高效。開路電壓可調，可同時確保測試人員和待測設備的安全。通訊接口豐富，為自動化生產與生產線測試應用提供優選測試解決方案。
尺寸：213mm （W）*88mm （H）*360mm（D）
凈重：約3.5kg
| 標配 | RS232? | RS485? | LAN? | HANDLER? | USB HOST? |
注：支持SCPI和MODBUS兩種通訊協議
產品特點
滿足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全標準的要求。
4.3寸TFT液晶顯示，簡潔面板操作，測試結果與參數一目了然。
測試電流最高可達40A，適合大多數應用測試。
采用四線測量，通過額外的兩條測量線來消除回路電阻，提高測試精度。
上下限預置，智能判定，聲光報警。
內部可支持存儲100個測試文件，每個文件可存儲100個測試步驟。
通過USB輕松導入/導出測試文件和數據。
接口豐富，支持SCPI和MODBUS兩種協議，方便組建自動化測試系統。
應用領域
自動化測試系統
家用電器
音視頻設備
變壓器、電機
電氣設備
電熱器具
照明行業
新能源汽車
電子元器件
醫療設備
面板介紹
推薦點
技術指標
型號 | HY9140 | |
接地阻抗測試 | ||
輸出電壓 （開路電壓） | 范圍 | 3.00 – 8.00 VAC/DC |
分辨率 | 0.01VAC/DC | |
精度 | ± (3% x 設定值 + 3 個字) | |
輸出頻率 | 50/60Hz，或用戶可選擇直流模式 | |
輸出電流 | 范圍 | 0-150mΩ ：30.01-40.00A |
0-200mΩ ：10.01-30.00A | ||
0-600mΩ ：1.00-10.01A | ||
分辨率 | 0.1A | |
精度 | ± (3% x 設定值 + 3 個字) | |
最大負載 | 范圍 | 1.00-10.00A ：0-600mΩ |
10.01-30.00A ：0-200mΩ | ||
30.01-40.00A ：0-150mΩ | ||
分辨率 | 1mΩ | |
精度 | ± (2% x 設定值 +2 個字) | |
上限/下限 阻抗設置 | 范圍 | 0-150mΩ ：30.01-40.00A |
0-200mΩ ：10.01-30.00A | ||
0-600mΩ ：1.00-10.01A | ||
分辨率 | 1mΩ | |
精度 | ± (2% x 設定值 +2 個字) | |
上限/下限 電壓設置 | 范圍 | 0.00-6.00V |
分辨率 | 0.01V | |
精度 | ± (2% x 設定值 +2 個字) | |
測試時間 | 范圍 | 0，（ 0.5 - 999.9）s，0 為無限長 |
分辨率 | 0.1s | |
精度 | ± 0.1% x 設定值 | |
阻抗補償 | 范圍 | 0-100mΩ |
分辨率 | 1mΩ | |
精度 | ± (2% x 設定值 +2 個字) | |
電壓補償
| 范圍 | 0-4V |
分辨率 | 0.01V | |
精度 | ± (2% x 設定值 +2 個字) | |
電流測量 | 范圍 | 0.00-40.00A AC/DC |
分辨率 | 0.01 AC/DC | |
精度 | ± (2% x 讀數值 +2 個字) | |
電壓測量 | 范圍 | 0-8.00V AC/DC |
分辨率 | 0.01 AC/DC | |
精度 | ± (2% x 讀數值 +2 個字) | |
阻抗測量 | 范圍 | 0-600mΩ ：1.00-5.99A |
分辨率 | 1mΩ | |
精度 | ± (3% x 設定值 +3 個字) | |
范圍 | 0-600mΩ ：5.99-40A | |
分辨率 | 1mΩ | |
精度 | ± (2% x 設定值 +2 個字) | |
一般規格 | ||
文件 | 支持存儲100個測試文件，每個文件可存儲100個測試步驟 | |
通訊接口 | RS232C,RS485(選配)，LAN，USB Host，HANDLER | |
尺寸（W * H * D） | 213mm *88mm *360mm | |
凈重 | 3.5Kg | |
電源輸入 | ||
電源電壓 | ±10% （100 - 120VAC / 200 - 240VAC） | |
電源頻率 | 50/60Hz ± 5% | |
| 視在功率 | 950VA | |
| 訂貨信息 | ||
| 標準配件 | HY1137:接地阻抗輸出線 HY1138: 接地阻抗回路線 HY106: RS232通訊電纜 | |
