簡要介紹

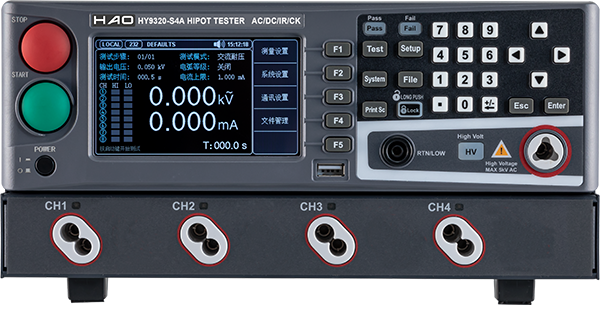

HY9320-S4A 交直流耐壓絕緣測試儀是常州浩儀新推出的一款智能安規測試儀器。體積小、重量輕、外形美觀、操作簡便、超高性價比。該產品集電氣強度（交/直流耐壓）、絕緣電阻等多項測試功能于一體，可廣泛應用于家用電器、變壓器、電氣設備、元器件的安全性能檢查。
尺寸：283mm(W)x130.8mm(H) x433mm(D)
凈重：約16kg
| 標配 | RS232? | USB HOST? | SIGNAL? | HANDLER? | LAN? |
| 選配 | RS485□ | ||||
注：1:支持MODBUS協議
產品特點
滿足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全標準的要求；
采用4.3寸 TFT-LCD顯示，簡潔面板操作；
電壓緩升、緩降功能。針對絕緣電阻可任意設定測試等待時間；
上下限預置，智能判定，聲光報警；
直流耐壓測試具有快速放電功能，避免被測物上殘余電壓造成人員觸電危險；
電弧偵測功能；
防電墻技術隨時偵測回路，杜絕觸電傷害，保障人員安全；
過壓、過流保護，電流底數清零功能；
可存儲100個測試文件，每個文件可存儲20個測試步驟，測試模式可任意組合；
接口豐富，支持SCPI和MODBUS兩種協議，方便組建自動化測試系統；
自帶4路掃描接口；
接觸檢查功能
測量應用
自動化測試系統
家用電器
變壓器、電機
電氣設備
電熱器具
照明行業
新能源汽車
電子元器件
醫療設備
光伏行業
技術指標
| 型號 | HY9320-S4A | HY9320-S8A | |
| 掃描接口 | 4路雙端 | 8路雙端 | |
| 接觸檢查 | 有 | 有 | |
| 耐壓測試 | |||
| 輸出電壓 | AC | 0.050kV—5.000kV ±(1.0%設定+5V) | |
| DC | 0.050kV—6.000kV ±(1.0%設定+5V)） | ||
| 電流測試范圍 | AC | 0.001mA – 20.00mA ±(2.0%讀數+5個字) | |
| DC | 0.1uA – 10.00mA ±(2.0%讀數+5個字) | ||
| 快速放電功能 | 測試結束后自動放電(DCW) | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | 0.050kV – 2.500kV(可選配5.00kV） | ||
| 電阻測試范圍 | 0.1MΩ– 10GΩ | ||
| 電阻測試精度 | ≥500V 1MΩ– 1GΩ ±(5%讀數+5個字) 1GΩ– 10GΩ ±(10%讀數+5個字) 10GΩ– 50GΩ ±(15%讀數+5個字) 50GΩ– 100GΩ 僅供參考無精度要求 < 500V0.1MΩ– 1GΩ±(10%讀數+5個字) 1GΩ– 10GΩ 僅供參考無精度要求 | ||
| 放電功能 | 測試結束后自動放電 | ||
| 電弧偵測 | |||
| 測量范圍 | AC | 1-9級 對應電流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA | |
| DC | 1-9級 | ||
| 參數設定 | |||
| 電壓上升時間 | 0.1s – 999.9s | ||
| 測試時間設定 | 0.1s – 999.9s （在TIMER ON時） | ||
| 電壓跌落時間 | 0 s – 999.9s， (僅在耐電壓PASS后） | ||
| 電壓等待時間 | 0.3s – 999.9s (僅直流耐電壓，且滿足 上升時間 + 測試時間> 等待時間） | ||
| 時間準確度 | ±（0.2%設定值 ± 0.1s） | ||
| 存儲器 | |||
| 存儲器 | 可編程100個測試文件， 每個文件可以有20個測試項目。 | ||
| 訂貨信息 | |||
| 標準配件 | HY900R： 高壓測試夾一副 HY900B： 高壓測試棒 HY106： RS232通訊電纜 HY917A:耐壓測試線 X2 HY913A:耐壓測試線 X4 (僅HY9320-S4A) HY913A:耐壓測試線 X8 (僅HY9320-S8A) | ||
